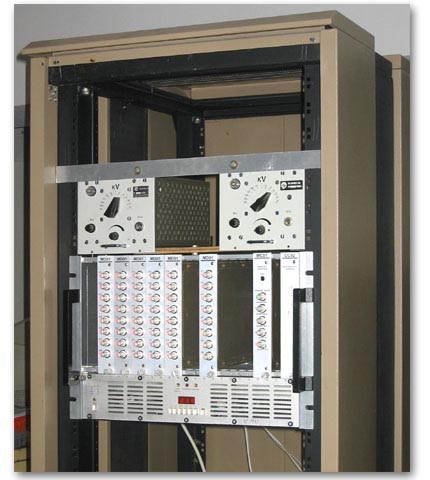

Система синхронизации IEC-SS50

Высокая точность синхронизации
Конструктивное исполнение в стандарте КАМАК
Программное управление и мониторинг

Система предназначена для синхронизации технологического оборудования, из- мерительных приборов и других устройств в составе экспериментальных и производ- ственных установок. Она разработана лабораторией IEC для управления эксперимен- тами на установке термоядерного синтеза У2М Института физики плазмы ННЦ ХФТИ (г. Харьков). Система собрана на основе модулей в стандарте КАМАК. В ее состав входит контроллер крейта СС02, модуль запуска МС01 и шесть многоканальных моду- лей программируемых таймеров MD01.

Система IEC-SS50 содержит 50 независимых каналов задержки с синхронным за- пуском. При необходимости общее количество каналов может быть увеличено до 80 и более. Все каналы системы снабжены высоковольтными гальванически развязанны- ми формирователями выходных сигналов.

Программирование, запуск системы и контроль ее состояния осуществляется с помощью стандартных команд интерфейса КАМАК, которые вырабатываются на магистрали крейта контроллером СС02, обеспечивающим связь системы с персональным компьютером. Контроллер подключается к компьютеру с помощью линии последовательной связи через даптер шины PCI и может быть удален от компьютера на расстояние до 300 м.

Модуль MC01

Модуль запуска МС01 содержит два программируемых таймера и схему запуска системы синхронизации. Модуль позволяет выполнять пуск системы от внешнего сигнала, с помощью кнопки, расположенной на модуле, или по команде, поступившей с компьютера, при условии отсутствия каких-либо аппаратных или программных бло- кировок. Один из таймеров модуля (канал А) разрешает работу остальных таймеров системы синхронизации и обеспечивает их одновременный запуск, а второй (канал 0) — может использоваться для формирования сигнала управления, задержанного отно- сительно момента запуска на время до 100 секунд. Оба таймера позволяют програм- мировать временные задержки с точностью до 1 мкс.

Tехнические характеристики

Количество программируемых каналов задержки — 2
Дискретность установки времени задержки канала «А» — 1 мкc
Максимальное время задержки общего канала запуска «А» — не более 100 c
Дискретность установки времени задержки канала «0» — 1 мкc
Максимальное время задержки канала «0» — не более 100 c
Погрешность выполнения запрограммированной задержки обеих каналов — 0,1 мкс
Длительность выходного импульса канала «0» — 10 ± 1% мкc
Амплитуда выходного сигнала канала «0» — +50 ± 5% B
Номинальное сопротивление нагрузки канала «0» — 50 Oм
Электрическая прочность развязки выхода канала «0» — не менее 500 B
Электрическая прочность развязки канала внешнего запуска — не менее 500 B
Количество входов аппаратной блокировки — 3
Логический уровень сигналов разрешения на входах блокировок — логический 0
Логический уровень внешнего сигнала запуска — логический 0
Ток, потребляемый от источника питания +6 В — не более 0,135 A
Ток, потребляемый от источника питания +24 В — не более 0,085 A
Габаритные размеры модуля — не более 325 × 222 × 34 мм
Масса — не более 0,76 кг

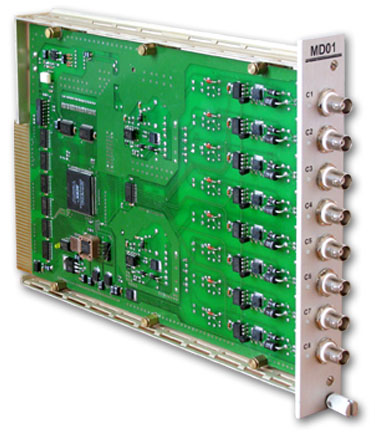

Модуль MD01

Модуль МD01 является базовым модулем системы синхронизации. Он предназначен для генерации в заданные моменты времени импульсов запуска для внешних приборов, устройств и систем, входящих в состав экспериментальной установки.

Модуль имеет в составе восемь независимых программируемых таймеров, каждый из которых может обеспечить задержку формирования выходного синхроимпульса во всем диапазоне программирования с дискретностью установки 1 мкс. Цепи выходных сигналов гальванически развязаны между собой и относительно корпуса модуля. Помимо канала синхронного запуска с магистрали крейта модуль имеет дополнительный вход запуска от внешнего сигнала.

Tехнические характеристики

Количество программируемых каналов задержки — 8
Максимальное время задержки каналов — не более 100 c
Дискретность установки времени задержки каналов — 1 мкс
Погрешность выполнения запрограммированной задержки каналов — 0,1 мкс
Амплитуда выходного сигнала каналов — +50 ± 5% B
Длительность выходного импульса каналов — 10 ± 1% мкc
Номинальное сопротивление нагрузки каналов — 50 Ом
Электрическая прочность гальванической развязки выхода каналов — не менее 500 B
Электрическая прочность гальванической развязки выхода запуска — не менее 500 B
Логический уровень сигнала запуска по внешнему входу — к.з. (0 В)
Логический уровень внешнего сигнала запуска по входу Р1 — 1 (0 В)
Ток, потребляемый от источника питания +6 В — не более 0,2 A
Ток, потребляемый от источника питания +24 В — не более 0,26 A
Габаритные размеры — не более 325 × 222 × 34 мм
Масса — не более 0,88 кг

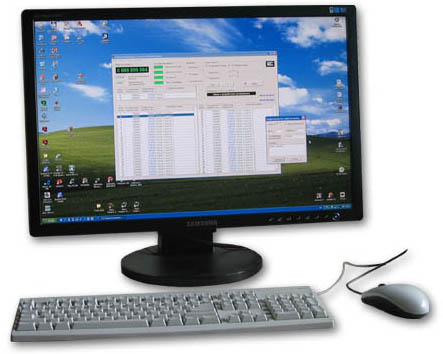

Программа управления системой синхронизации

Программа предназначена для настройки, управления и мониторинга работы системы синхронизации с помощью персонального компьютера. Работает в среде операционной системы Windows-XP, взаимодействует с аппаратурой системы через драйвер контроллера САМАС СС02.

Программа позволяет:

отображать на экране монитора текущие настройки и состояние системы;
индицировать состояние сигналов внешних блокировок;
изменять настройки отдельных каналов, сохранять на диск и загружать ранее подготовленные файлы настроек под конкретные эксперименты;
производить однократный или периодический программный запуск смстемы;
вести протокол выполненных экспериментов;
выполнять контроль работоспособности аппаратуры и выводить на экран монитора сообщения об обнаруженных ошибках.

Программа снабжена удобным и эргономичным интерфейсом, предусматривает возможность звуковой сигнализации процесса выполнения эксперимента.
