Контроллер крейта КАМАК СС02

Контроллер крейта предназначен для управления модулями (рабочими станциями) в составе крейта КАМАК с помощью IВМ-совместимого персонального компьютера. Позволяет организовать управляющую систему, состоящую из одного компьютера и одного или нескольких крейтов КАМАК, контроллеры которых магистрально подключа- ются к компьютеру через адаптер последовательной связи.

Программное обеспечение контроллера совместимо с операционными системами DOS-6.22, Windows-95/98/2000/NT/XP и позволяет осуществлять ручное и программ- ное управление модулями в крейтах. Комплектуется библиотеками для работы в со- ставе программного пакета LabView.

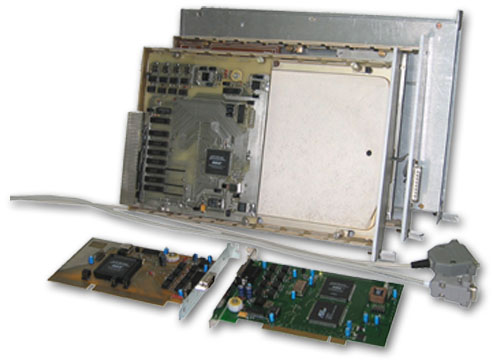

В состав изделия входят:

двухместный управляющий модуль контроллера крейта;
адаптер последовательной связи, предназначенный для установки на ISA или PSI-шину персонального компьютера;
соединительный кабель (длиной до 200 м);
переходной модуль для установки контроллера в крейты системы “Вектор”.

Tехнические характеристики

Количество контроллеров, подключаемых к одному адаптеру последовательной связи — до 4 штук
Скорость передачи информации по каналу связи — 10 Мбод
Максимальная длина канала связи — до 200 м
Время выполнения командного цикла на магистрали — 1,3 мкс
Реальное быстродействие системы — до 120 000 операций в секунду
Потребляемая мощность — не более 8 Вт
Электрическая прочность гальванической развязки канала управления — не менее 1500 В
