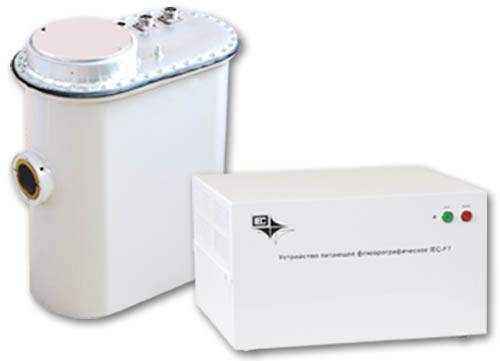

Рентгеновский высокочастотный источник питания IEC-F7
Предназначен для питания рентгеновских излучателей в составе пленочных и
цифровых рентгенографических аппаратов. Конструктивное использование устройства позволяет использовтаь его
как для стационарных, так и для возимых диагностических комплексов.
Tехнические характеристики
Высоковольтный генератор
Высоковольтный генератор, который применяется в соcтаве источника питания, построен на
основе ферритовых трансформаторов. Он представляет собой каскадный генератор,
содержащий около сотни вторичных обмоток, подключенных к высоковольтным выпрямителям.

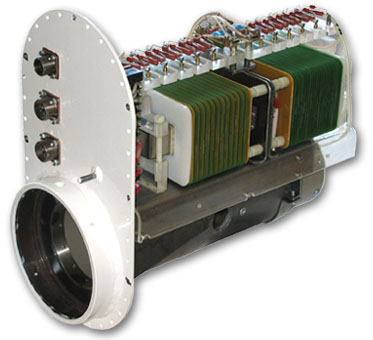

 Генератор размещен в одном корпусе с рентгеновским излучателем, образуя компактный

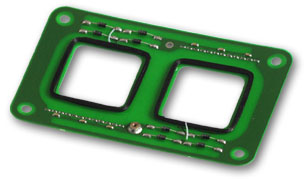

моноблок. Секции вторичной обмотки выполнены в виде бескаркасных катушек, наклеенных на печатную
плату с высоковольтными выпрямителями и конденсаторными фильтрами на основе SMD-элементов. Каждая
из них может вырабатывать напряжение до 1,5 кВ, а один модуль генератора, показанный на фото,
обеспечивает генерацию до 3 кВ постоянного напряжения.
Моноблок выпускается в двух конструктивных исполнениях, которые позволяют получать
пучок рентгеновского излучения в различных плоскостях относительно корпуса.
 Рабочий диапазон частот высоковольтного генератора составляет 40..100 кГц.
Максимальное рабочее напряжение может достигать 125 кВ и ограничено предельными параметрами
применяемой в моноблоке рентгеновской трубки. Максимальный ток трубки составляет 250 мА, а
мощность во время выполнения экспозиции — 12 кВт.

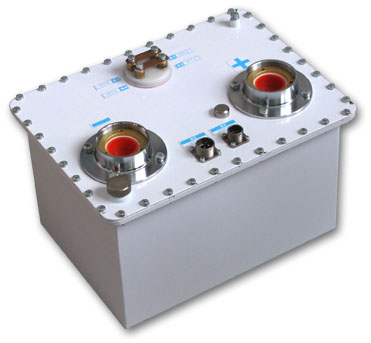

Источник питания IEC-F7 может успешно работать с автономными рентгеновскими
излучателями с применением трансформаторно-выпрямительного блока ХМВ-01, который разработан
Лабораторией интеллектуальных электронных систем для более мощных высокочастотных источников
питания. Максимальная мощность этого блока может достигать 50 кВт.
Блок управления
Так выглядит блок управления рентгеновским питающим устройством IEC-F7 со снятыми
крышками кожуха. В его состав входит целый ряд устройств, необходимых для подготовки и выполнения
рентгеновских снимков и взаимодействия с узлами и механизмами диагностического аппарата.
Блок выполнен с использованием современных технологий, построен по модульному принципу,
удобен в обслуживании и ремонте.

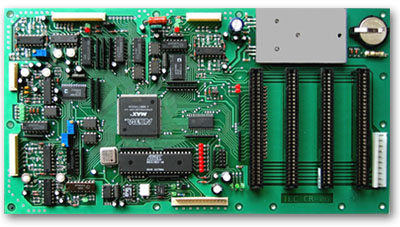

Управляет работой рентгеновского аппарата специализированный контроллер,
разработанный лабораторией IEC. Контроллер стал основой нескольких серий устройств
питания и прошел проверку многолетней эксплуатацией в медицинских учреждениях Украины
и ряда других стран.

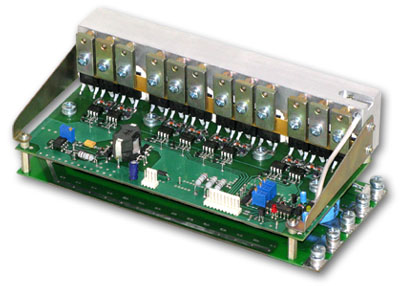

“Сердцем” блока является высокочастотный инвертор, построенный
на полевых транзисторах. Без применения принудительного охлаждения он обеспечивает
до 5 кВт мощности в нагрузке, а в кратковременном режиме ? до 15 кВт.
Инвертор построен по мостовой схеме с широтно-импульсным управлением
и работает на частотах до 100 кГц.
|
