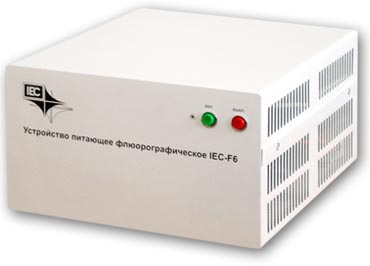

Рентгеновский низкочастотный источник питания IEC-F6
Устройство представляет собой комплекс электронного
программно-управляемого оборудования, предназначенного для питания рентгеновского излучателя всеми необходимыми
для работы напряжениями. По принципу организации главной цепи питания
(источника анодного напряжения)
источник питания IEC-F6 относится к однофазным низкочастотным питающим
устройствам, в которых повышение напряжения осуществляется начастоте промышленной сети 50 Гц.
Источник разработан для модернизации флюорографических аппаратов
типа 12Ф7, которые составляют основу украинского парка рентгеновских аппаратов, предназначенных для
скринингового обследования населения. Отличительной особенностью данного устройства является применение
принципа широтно-импульсной модуляции для стабилизации амплитуды высокого напряжения, прикладываемого
к рентгеновской трубке.

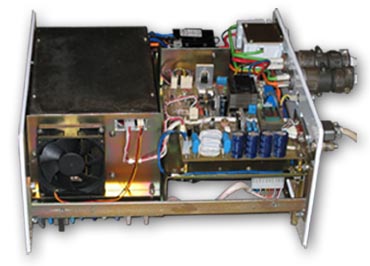

Основой источника является высокочастотный блок широтно-импульсной модуляции, построеной на
полевых транзисторах. Блок работает на частоте 100 кГц и обеспечивает ограничение синусоидального
напряжения, подаваемого на высоковольтный трансформатор, на установленном оператором уровне.
Источник питания IEC-F6 снабжен микропроцессорной системой управления,
предусматривает возможность управления с персонального компьютера, благодаря чему может применяться
в современных цифровых диагностических аппаратах. Для эксплуатационной поддержки и обслуживания
разработан комплекс сервисных программ.
